STOGO LIUKAS, SKIRTAS LENGVAI PATEKTI ANT STOGO
Patekimas ant plokščio stogo su stogo liuku ir kopėčiomis iš DOLLE
DOLLE stogo liukas - tai optimalus ir saugus pakilimas ant plokščiųjų stogų. Modulinis stogo liuko derinys sukurtas taip, kad suteiktų saugiausią ir patogiausią būdą patekti ant stogo. Stogo liukas derinamas su DOLLE palėpės kopėčiomis ir korpusais pagal jūsų poreikį, priklausomai nuo grindų atskyrimo aukščio, kurį užbaigia gerai apgalvotas DOLLE stogo liukas. Stogo liuką lengva naudoti dėl geros ergonomiškos rankenos ir 2 stiprių spyruoklių liuko viduje.
Siekiant užtikrinti visišką atsparumą atmosferos poveikiui, liukas uždengtas karštai cinkuoto plieno stogu. Dėl lengvo dangčio nuolydžio ant dangčio nesikaupia vanduo, todėl jis bet kada nubėga nuo stogo liuko. Dėl liuko apsaugos sniegas ir dulkės lieka lauke, o stogo liuke cirkuliuoja oras. Paruoštas cilindrinei spynai montuoti. Papildomos iš aliuminio pagamintos dangčio pakopos palengvina patogų įlipimą. Aliuminio pakopos jau sumontuotos papildomame korpuse.

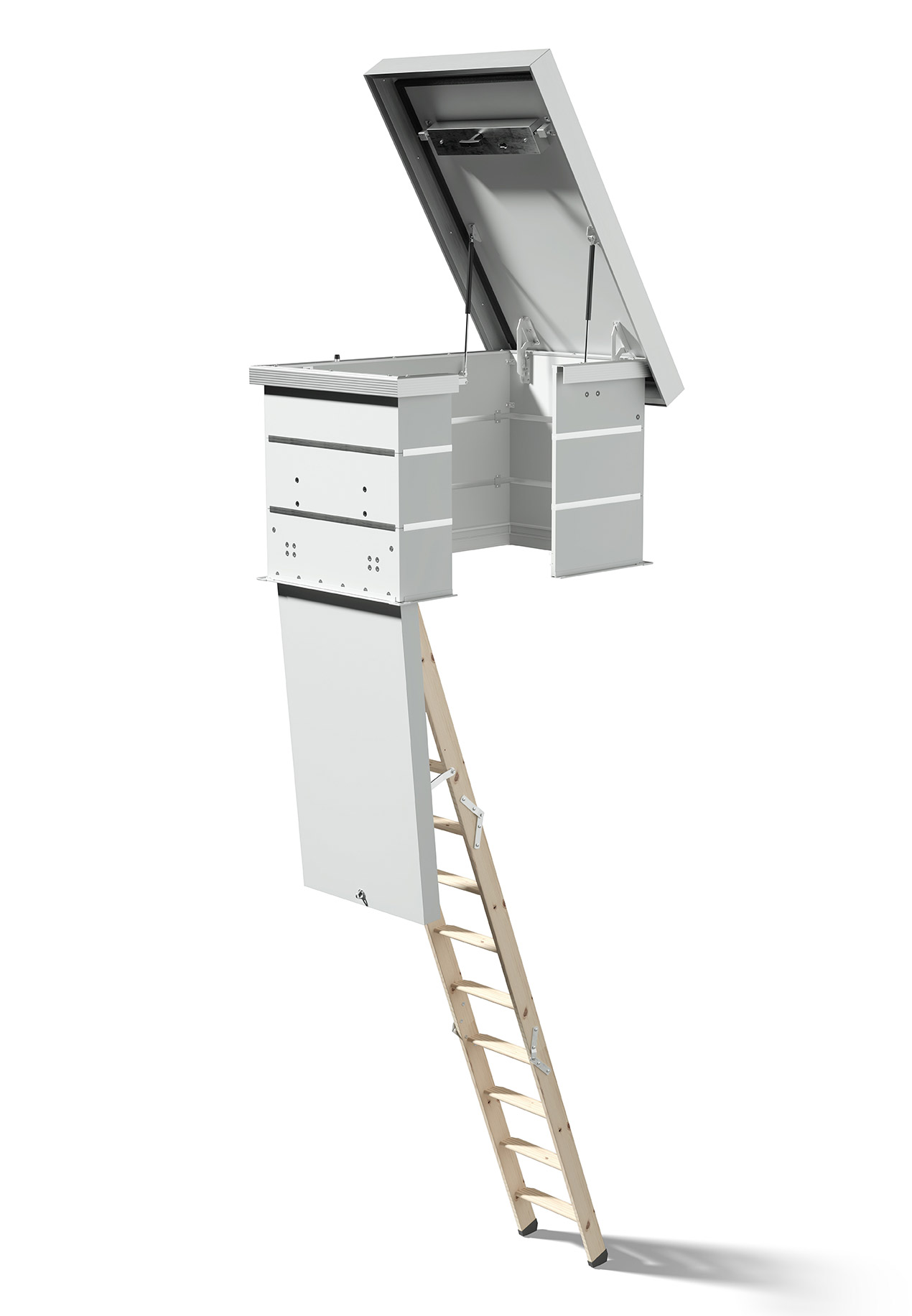

DOLLE modulinį plokščiojo stogo sprendimą sudaro 3 dalys:
1) stogo liukas iš karštai cinkuoto plieno
Įskaičiuojant: - stogo dangtį, kurį sudaro:
- Apsauga nuo sniego
- Paruoštas cilindrinės spynos montavimui
- Neslystančių kraštų profiliai iš aliuminio
- 1 x rankena - valdymas viena ranka
- 2 x spyruoklės, kad būtų lengva valdyti
2) Papildomas korpusas
Įskaitant:
- Aliuminio sriegis su apsauga nuo slydimo.
- H profilio lipdiniai ir metalinės jungiamosios detalės.
3) DOLLE palėpės kopėčios
MODULINĖS SISTEMOS STOGO LIUKAS - PAPRASTAS MONTAVIMAS
Didelis DOLLE stogo liuko privalumas - modulinė konstrukcija, sudaryta iš atskirų lengvų komponentų. Montuojate vieną po kito nenaudodami krano ir tik vieno žmogaus jėgomis:
1) Sumontuokite palėpės kopėčias
2) Ant palėpės kopėčių pritvirtinkite korpusą.
3) Sumontuokite stogo liuką - ir viskas!

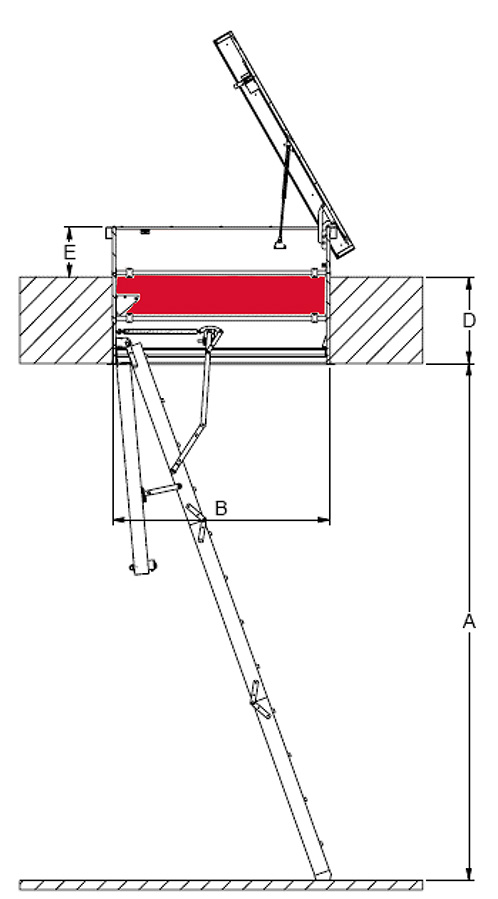

MATMENYS
Aukštis nuo grindų iki lubų (A)
iki 274 cm standartiškai
Specialūs matmenys Maksimalus aukštis:
clickFIX® 76G: 332 cm
clickFIX® 76 Comfort: 284,6 cm
clickFIX® 76 Thermo: 274 cm
clickFIX® VARIO: 239 - 415 cm
REI 45: 336 cm
REI 45 Comfort: 290,8 cm
REI 60 VARIO: 244 - 422 cm
SW56-4: 336 cm
(korpuso ilgis 140 cm)
Atidarymo dydis (B)
110/120/130/140 cm
Galima pagaminti pagal užsakymą 110 - 160 cm
Atidarymo dydis plotis
60/70 cm
Galimas 60-80 cm išmatavimas
Konstrukcijos aukštis (D)
clickFIX® 76G: min. 28.35 cm - max. 124.95 cm
clickFIX® 76 Comfort: min. 28.35 cm - max. 124.95 cm
clickFIX® 76 Thermo: min. 28.35 cm - max. 124.95 cm
clickFIX® VARIO: min. 49.15 cm - max. 121.45 cm
REI 45: min. 49.15 cm - max. 121.45 cm
REI 45 Comfort: min. 49.15 cm - max. 121.45 cm
REI 60: min. 49.15 cm - max. 121.45 cm
REI 60 VARIO: min. 49.15 cm - max. 121.45 cm
SW56-4: min. 49.15 cm - max. 121.45 cm
Mažiausias aukštis virš stogo (E)
20 cm.
Bendras aukštis (D + E)
clickFIX® 76G: min. 48.35 - max. 144.95 cm
clickFIX® 76 Comfort: min. 48.35 - max. 144.95 cm
clickFIX® 76 Thermo: min. 48.35 - max. 144.95 cm
clickFIX® VARIO: min. 69.15 - max. 141.45 cm
REI 45: min. 69.15 - max. 141.45 cm
REI 45 Comfort: min. 69.15 - max. 141.45 cm
REI 60: min. 69.15 - max. 141.45 cm
REI 60 VARIO: min. 69.15 - max. 141.45 cm
SW56-4: min. 69.15 - max. 141.45 cm
DAŽNIAUSIAI UŽDUODAMI KLAUSIMAI
Mūsų plokščiasis stogas yra neapšiltintas. Izoliacija gaunama nuo palėpės kopėčių, einančių žemyn, o u vertė priklauso nuo pasirinkto palėpės kopėčių tipo.

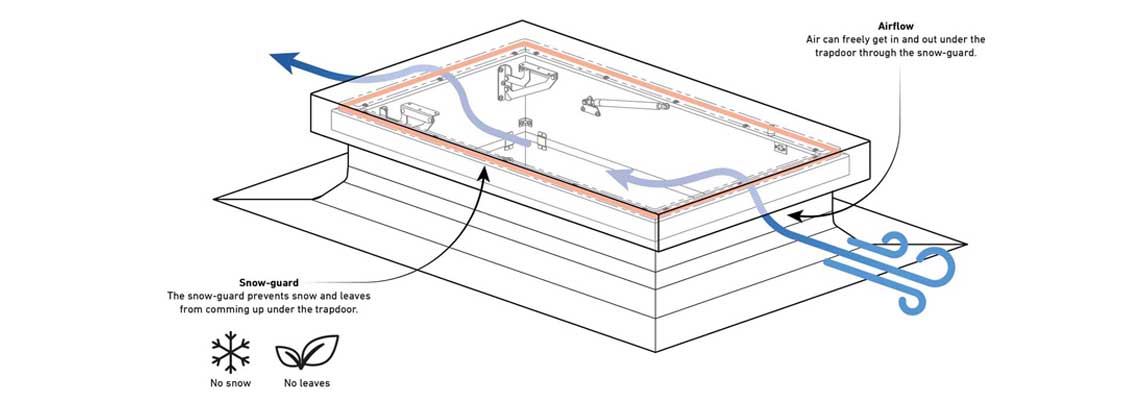

Plokščiojo stogo sprendimas užtikrina oro cirkuliaciją, todėl "ertmėje" tarp palėpės kopėčių ir plokščiojo stogo liuko nesusidaro kondensatas.
Montuojant plokščiąjį stogą, pirmiausia montuojami korpusai - stogo dangos plokštė gali būti montuojama tiesiai nuo stogo ir iki 3 cm nuo viršutinio korpuso krašto. Tai atlikus, prieš baigiant dengti, ant korpuso sumontuokite aliuminio juosteles. Taip pat žiūrėkite montavimo Montavimo video vaizdo įrašą.
Ne, kai sumontuojama stogo plokštė - aliuminio krašto profiliuotė ir sumontuojamos aliuminio krašto juostelės bei dangteliai, viskas baigta. Peržiūrėkite montavimo vaizdo įrašą Montavimo video.
120 x 70 cm dydžio plokščio stogo liuko durys sveria 30,4 kg, o rėmas - 9,6 kg.
Nuotėkis nuo plokščio stogo yra nuo 2 iki 10 laipsnių, todėl didžiausias leistinas stogo nuolydis yra 10 laipsnių.
Rekomenduojame bent kartą per metus atlikti šiuos priežiūros darbus:
Patikrinkite visus varžtus ir varžtelius ir priveržkite.
Judančius komponentus patepkite alyva.
Patikrinkite, ar stogo liukas atsidaro nedidelėmis pastangomis ir ar dujinė spyruoklė gali išlaikyti liuką atidarytą.
Jei sumontuota spyna, patikrinkite spynos veikimą.
Patikrinkite, ar mazgai tarp visų liuko elementų vis dar sumontuoti ir sandarūs.
Deja, tai neįmanoma, nes tai turės įtakos visiems kampams tiek plokščiojo stogo liuko, tiek laiptų atidarymo atžvilgiu. Stogo nuolydis gali būti ne didesnis kaip 10 laipsnių.
Taip, galite - norėdami sureguliuoti viršutinį liuką, čia galite jį priveržti, kad dangtis būtų tikrai tvirtai sujungtas.
